Bei unseren Produkten handelt es sich um wärmebrückenfreie Zellenelemente in modularer Bauweise, stabil und maßgenau.



Dämmung

PUR-System, absolut FCKW-, HFCKW- und HFKW-frei geschäumt, entsprechend den Vorschriften der EU Halon-Richtlinie. Raumgewicht 40 – 45kg/m³

Wandstärke 80 mm: Empfohlener Einsatzbereich bis +2°C, für Temperaturdifferenzen bis DT = 40 K nach DIN 2055

Wandstärke 100 mm: Empfohlener Einsatzbereich bis -20°C, für Temperaturdifferenzen bis DT = 50 K nach DIN 2055

Wandstärke 120mm: Empfohlener Einsatzbereich bis -30°C, für Temperaturdifferenzen bis DT = 55 K nach DIN 2055

Wandstärke 150mm: Empfohlener Einsatzbereich bis -45°C, für Temperaturdifferenzen bis DT = 70 K nach DIN 2055



Stahlblech RAL9002 kunststofflackiert

Oberflächen

Als Oberflächenmaterial im Wand- und Deckenbereich stehen nachfolgende Werkstoffe zur Verfügung:

– Verzinktes Stahlblech mit Zink-Alu-Beschichtung, kunststofflackiert,Farbe RAL 9002

– Verzinktes Stahlblech, pulverbeschichtet, in allen RAL- Farbtönen lieferbar

– V2A Werkstoffnummer 1.4301-AISI 304 in verschiedenen Oberflächenstrukturen

– V4A Werkstoffnummer 1.4401-AISI 316 in verschiedenen Oberflächenstrukturen

Edelstahl geschliffen

– Aluminium in verschiedenen Oberflächenstrukturen

Alle Elemente sind zusätzlich mit Schutzfolie ausgestattet, die nach der Montage entfernt wird.



Weitere Deckschichten auf Anfrage lieferbar!





Edelstahl kreismattiert













Wandaufbau

Alle Elementverbindungen erfolgen durch ein selbstzentrierendes Nut/Feder-Dichtsystem und gewährleisten so eine einfache Montage.

Eingeschäumte, korrosionsgeschützte Exzner-Spannschlösser sorgen für eine dauerhaft kraftschlüssige Verbindung der Elemente untereinander Die Exzenter-Spannschlösser sind in kältebrückenfreien Kunststoffgehäusen fest in den Elementen eingeschäumt.



Bodenoberflächen

Als Bodenoberflächen stehen wahlweise zur Verfügung

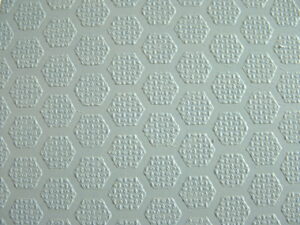

Kompaktboden GFK

Kunststoffbeschichtete, GFK Bodenausführung mit geprägter Oberfläche  auf wasserfest verleimter Multiplexplatte

Technische Daten

      • max. Belastung / Gummirad: 1500 N / 4cm²

        Der unverwüstliche GFK-Boden

      • Belastung mit hartem Rad: nicht gestattet
      • max. Flächenlast: 30000 N / m²
      • Rutschsicherheitsklasse: R11
      • Einsatz im Temperaturbereich von -40 °C bis + 70 °C











Kompaktboden DV + V2A Standard

V2A-Platte aus Tränenblech, Prägung TB1, Werkstoff 1.4301 vollflächig verklebt mit direkt angeschäumter Druckverteilerplatte (Multiplexplatte), wasserfest verleimt.

      • max. Belastung / Gummirad: 1000 N / 4cm²

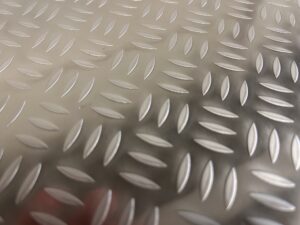

        TB1 – Die Optik der Edelstahlböden

      • Belastung mit hartem Rad: nicht gestattet
      • max. Flächenlast: 30000 N / m²
      • Rutschsicherheitsklasse: wahlweise R11 oder R12
      • Einsatz im Temperaturbereich von -40 °C bis + 70 °C



Kompaktboden DV + V2A verstärkt

V2A-Platte aus Tränenblech Prägung TB1, Werkstoff 1.4301 vollflächig verklebt mit direkt angeschäumter Druckverteilerplatte (Multiplexplatte), wasserfest verleimt.

      • max. Belastung / Gummirad: 2000 N / 4cm²
      • max. Belastung / hartes Rad: 500 N / 1cm²
      • maxl. Flächenlast: 40000 N / m²
      • Rutschsicherheitsklasse: wahlweise R11 oder R12
      • Einsatz im Temperaturbereich von -40 °C bis + 70 °C



Kompaktboden DV + V2A Schwerlast

V2A Platte aus Tränenblech, Prägung TB1, Werkstoff 1.4301 vollflächig verklebt mit direkt angeschäumter Druckverteilerplatte (Multiplexplatte), wasserfest verleimt, an den Stoßstellen überlappend.

      • max. Belastung / Gummirad: 4000 N / 4cm²
      • max. Belastung / hartes Rad: 1000 N / 1cm²
      • max. Flächenlast: 50000 N / m²
      • Rutschsicherheitsklasse: wahlweise R11 oder R12
      • Einsatz im Temperaturbereich von -40 °C bis + 70 °C



Schwerlastboden V2A + V2A Wanne oder Platte – speziell für den Einsatz von Stikkenwagen

Nach erfolgter Zellenmontage wird auf die direkt angeschäumter V2A-Platte eine Edelstahl Wanne oder Platte, Schliffbild KK12 vollflächig verklebt aufgebracht. Im Fugenbereich wasserdicht mit Becherblindnieten

      • max. Belastung / Gummirad: 4000 N / 4cm²
      • max. Belastung / hartes Rad: 1000 N / 1cm²
      • max. Flächenlast: 50000 N / m²
      • Rutschsicherheitsklasse: wahlweise R11 oder  R12
      • Einsatz im Temperaturbereich von -40 °C bis + 70 °C



Schwerlastboden DV + V2A 3,0 mm KK12

Nach erfolgter Zellenmontage wird auf die direkt angeschäumter Druckverteilerplatte (Multiplexplatte) zusätzlich eine V2A Platte Schliffbild KK12 aufgebracht, vollflächig verklebt und verschraubt.

      • max. Belastung / Gummirad: 4000 N / 4cm²
      • max. Belastung / hartes Rad: 1000 N / 1cm²
      • max. Flächenlast: 50000 N / m²
      • Rutschsicherheitsklasse: wahlweise R11 oder  R12
      • Einsatz im Temperaturbereich von -40 °C bis + 70 °C



CELastik neo

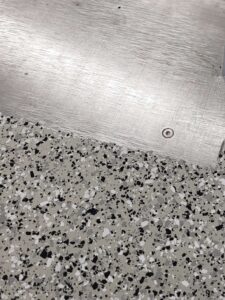

Hygieneboden CElastik neo Der neue Standard in Sachen Hygiene!

Nach erfolgter Zellenmontage wird auf die direkt angeschäumte Druckverteilerplatte (Multiplexplatte) zusätzlich ein PUR-Coating-Gießsystem aufgebracht.

Leichte optische Unregelmäßigkeiten in der Bodenoberfläche sind nicht vollständig auszuschließen und beeinträchtigen weder Funktionalität noch Haltbarkeit des Bodens.

      • max. Belastung / Gummirad: 2000 N / 4cm²
      • max. Belastung / hartes Rad: 500 N / 1cm²
      • max. Flächenlast: 40000 N / m²
      • Rutschsicherheitsklasse: wahlweise R11 oder R12
      • Einsatz im Temperaturbereich von -40 °C bis + 70 °C

Aus Gründen der Gewährleistung hat die Zellenmontage einschließlich CElastik ausschließlich durch CELLTHERM-Fachmonteure zu erfolgen.

Die Montage bei Temperaturen < 5°C ist nicht möglich. Der Boden ist nach einer Austrocknungszeit von 24 Stdunden begehbar und nach insgesamt 48 Stunden mechanisch voll belastbar



Türen:

Presshebel – Türgriff



Nach außen zu öffnende einflügelige Drehtüren, aufliegend, mit säure- und fettbeständigem Dichtprofil und

steigenden,einstellbaren Scharnieren. Presshebel- oder Jumboverschluß, abschließbar, innen mit Notöffner. Türanschlag wahlweise DIN links oder DIN rechts.

Türenausstattung im Tiefkühlbereich mit Türrahmenheizung und beheiztem Druckausgleichsventil. Türschwelle in Edelstahl, Tür- und Türrahmenprofile aus Spezialkunststoff extrudiert, hochschlagfest und geeignet für Temperaturen bis –65°C.

Jumbo – Türgriff

Oberflächen:

Als Oberflächenmaterial der Türen stehen nachfolgende Werkstoffe zur Verfügung:

      • Verzinktes Stahlblech mit Zink-Alu-Beschichtung, kunststofflackiert, Farbe RAL 9002
      • Verzinktes Stahlblech, pulverbeschichtet, in allen RAL- Farbtönen lieferbar
      • V2A Werkstoffnummer 1.4301-AISI 304 in verschiedenen Oberflächenstrukturen
      • V4A Werkstoffnummer 1.4401-AISI 316 in verschiedenen Oberflächenstrukturen
      • Aluminium in verschiedenen Oberflächenstrukturen

Alle Elemente sind zusätzlich mit Schutzfolie ausgestattet, die nach der Montage entfernt wird.

Weitere Deckschichten auf Anfrage lieferbar!



Unterbodenbelüftung:

Wir empfehlen grundsätzlich die Unterbodenbelüftung bei Kühl- und Tiefkühlzellen. Im Anlieferungszustand der Tiefkühlzelle sind die Unterlüftungsringe lose beigelegt. Diese sind aus Kunststoff mit einem Außendurchmesser von 210 mm und einer in der Mitte liegenden Bohrung mit Durchmesser 5 mm.

Bei der Montage ist darauf zu achten, dass der Wulst an der Oberseite der Ringe die Auflagefläche für den Zellenboden ist. Die Aufstellfläche für die Zelle muss wasserwaageneben und frei von Restmaterialien sein.



optional verfügbar: höhenverstellbare Unterlüftungsringe

Standard-Unterlüftungsring: Höhe 40 mm

.
