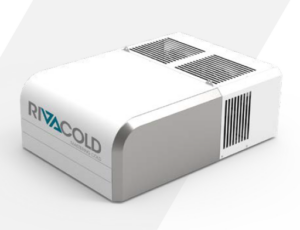

CELLBOX Deckenaggregate für Kühlung (KD) und Tiefkühlung (TD) – R290 – Propan
CELLBOX-Deckenaggregate R290 sind fabrikgefertigte und betriebsbereite Kälteaggregate (Monoblock), in denen alle Komponenten des kompletten Kältemittel-Kreislaufs enthalten sind. CELLBOX-Deckenaggregate R290 stellen eine einfache, wirtschaftliche und zukunftssichere Lösung für eine Vielzahl von Kühlanwendungen dar.
CELLBOX-Deckenaggregate R290 sind in verschiedenen Ausführungen erhältlich und überzeugen durch Zuverlässigkeit und Energieeffizienz, die wir aufgrund einer akkuraten Auswahl und Abstimmung der Komponenten, einer strengen Produktions- und Qualitätskontrolle sowie unserer langjährigen Erfahrung im Kältebereich garantieren.
Allgemeine Technische Merkmale
-
-
- Kältemittel: R290 (Propan)
- Kältemittelfüllmengen <150g pro Kältekreislauf
(nach DIN EN 378 ist keine zusätzliche Sicherheitseinrichtung erforderlich) - Elektronische Steuerung, bei Bedarf kundenspezifisch parametrisierbar
- Hermetischer Verdichter mit thermischem Wicklungsschutz
- CE–Konformität
- / max. Umgebungstemperatur +5 °C / +43 °C
- Luftgekühlter Verflüssiger (wassergekühlte Ausführungen auf Anfrage)
- Thermostatisches Expansionsventil (TEV)
- Automatische Abtauung programmierbar: Intervalle, Echtzeit, Bedarf
- Kondenswasser-Ablauf direkt in Tauwasserverdunstungsschale
- Wärmetauscher aus Kupferrohren und Aluminiumlamellen
- Schutzart IP 20
- Konnektivität: Bluetooth via APP (Standard), Modbus (Standard), IoT (Option)
-
CELLBOX KD-Deckenaggregate für Kühlung – Varianten mit 230 V Stromversorgung
Kompaktes steckerfertiges Kälteaggregat zur Deckenmontage mit Kältemittel R290 (Propan)
für Kühlzellentemperaturen von -5 bis +15 °C.
Standardausstattung:
-
-
- Elektronische Steuerung mit Bluetooth – Konnektivität
- LED-Zellenbeneuchtung mit 5 m Anschlusskabel
- Fernschalttafel mit 5 m Ansclusskabel
- Modbus – Verbindtung mit 5 m Anschlusskabel
- Stromversorgungskabel (2,5m) mit CEE Stecker (1Ph/N/PE), 16A – Absicherung bauseits
- Türkontaktschalter mit 2,5 m Anschlusskabel
- Verdunsterschal für Tauwasser (beheizt)
- Hochdrucktransmitter
- Niederdrucktransmitter
- Abbildungen und Einbaumaße siehe nachfolgende Tabellen
-
| Typ | CELLBOX
KD100-R290 B |
CELLBOX
KD200-R290 B |
CELLBOX
KD300-R290 B |
CELLBOX
KD400-R290 B |
CELLBOX
KD500-R290 B |
||||||||||
| Form | CM130 | CM130 | CM130 | CM230 | CM230 | ||||||||||
| Elektrische Werte | |||||||||||||||
| Spannung Volt/Ph/Hz | 230/1/50 | 230/1/50 | 230/1/50 | 230/1/50 | 230/1/50 | ||||||||||
| Leistungsaufnahme W | 395 | 570 | 765 | 975 | 1200 | ||||||||||
| Stromaufnahme A | 2,1 | 3,1 | 4,2 | 5,3 | 6,5 | ||||||||||
| Verdichter | |||||||||||||||
| Anzahl und Typ | 1 x hermetisch | 1 x hermetisch | 1 x hermetisch | 1 x hermetisch | 1 x hermetisch | ||||||||||
| Verflüssiger | |||||||||||||||
| Lüfter: Anzahl und Ø mm | 1 x 300 | 1 x 300 | 1 x 300 | 2 x 300 | 2 x 300 | ||||||||||
| Luftmenge m³ / h | 1100 | 1100 | 1100 | 2450 | 2450 | ||||||||||
| Verdampfer | |||||||||||||||
| Lüfter: Anzahl und Ø mm | 1 x 300 | 1 x 300 | 1 x 300 | 2 x 300 | 2 x 300 | ||||||||||
| Luftmenge m³ / h | 750 | 750 | 750 | 1300 | 1300 | ||||||||||
| Luft-Ausbreitung m | 3 | 3 | 3 | 4,5 | 4,5 | ||||||||||
| Expansion | TEV | TEV | TEV | TEV | TEV | ||||||||||
| Art der Abtauung | Heissgas | Heissgas | Heissgas | Heissgas | Heissgas | ||||||||||
| Gewicht kg netto / brutto | 64 / 85 | 65 / 86 | 65 / 86 | 90 / 120 | 97 / 127 | ||||||||||
| Schalldruckpegel 1) db(A) | 31,5 | 31,7 | 31,5 | 35,7 | 36,7 | ||||||||||
| Kälteleistung W | |||||||||||||||
| Kühlraumtemperatur °C | +5 | 0 | -5 | +5 | 0 | -5 | +5 | 0 | -5 | +5 | 0 | -5 | +5 | 0 | -5 |
| Bei +32°C Außentemp. | 858 | 737 | 626 | 1236 | 1074 | 924 | 1520 | 1332 | 1156 | 1926 | 1683 | 1457 | 2245 | 1972 | 1717 |
| Bei +43°C Außentemp. | 749 | 640 | 541 | 1093 | 947 | 812 | 1352 | 1184 | 1026 | 1711 | 1496 | 1294 | 2005 | 1755 | 1521 |
| Raumvolumen m³ | |||||||||||||||
| Kühlraumtemperatur °C | +5 | 0 | -5 | +5 | 0 | -5 | +5 | 0 | -5 | +5 | 0 | -5 | +5 | 0 | -5 |
| Bei +32° C Außentemp. | 9,4 | 6,0 | 3,9 | 16,1 | 9,7 | 6,5 | 21,5 | 13,0 | 8,6 | 29,2 | 19,0 | 11,5 | 35,5 | 23,4 | 15,2 |
| Bei +43° C Außentemp. | 4,8 | 3,1 | 2,1 | 7,8 | 5,3 | 3,6 | 10,4 | 7,1 | 5,0 | 15,7 | 9,7 | 6,7 | 20,3 | 11,9 | 8,3 |
Angaben für Raumvolumen beziehen sich auf Dämmstärke PUR 80 mm
Zubehör für die Aggregate (Preise auf Anfrage):
-
-
- Wassergekühlter Verflüssiger
- Montageöffnung und Aussparung
-
1) Gemessen in 10 m Abstand bei Nennleistung in Einbaulage. Je nach räumlichen Gegebenheiten und Einbaulage können die erreichten Werte abweichen.
CELLBOX KD-Deckenaggregate für Kühlung – Varianten mit 400 V Stromversorgung
Kompaktes steckerfertiges Kälteaggregat zur Deckenmontage mit Kältemittel R290 (Propan)
für Kühlzellentemperaturen von -5 bis +15 °C.
Standardausstattung:
-
-
- Elektronische Steuerung mit Bluetooth – Konnektivität
- LED-Zellenbeneuchtung mit 5 m Anschlusskabel
- Fernschalttafel mit 5 m Ansclusskabel
- Modbus – Verbindtung mit 5 m Anschlusskabel
- Stromversorgungskabel (2,5m) mit CEE Stecker, 5 Polig (3PH/N/PE) – Absicherung bauseits
- Türkontaktschalter mit 2,5 m Anschlusskabel
- Verdunsterschal für Tauwasser (beheizt)
- Hochdrucktransmitter
- Niederdrucktransmitter
- Abbildungen und Einbaumaße siehe nachfolgende Tabellen
-
| Typ | CELLBOX
KD600-R290 B |
CELLBOX
KD700-R290 B |
CELLBOX
KD800-R290 B |
||||||
| Form | CM230 | CM230 | CM230 | ||||||
| Elektrische Werte | |||||||||
| Spannung Volt/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | ||||||
| Leistungsaufnahme W | 1475 | 1790 | 2245 | ||||||
| Stromaufnahme A | 2,8 | 3,3 | 4,2 | ||||||
| Verdichter | |||||||||
| Anzahl und Typ | 2 x hermetisch | 2 x hermetisch | 2 x hermetisch | ||||||
| Verflüssiger | |||||||||
| Lüfter: Anzahl und Ø mm | 2 x 300 | 2 x 300 | 2 x 300 | ||||||
| Luftmenge m³ / h | 2300 | 2300 | 2300 | ||||||
| Verdampfer | |||||||||
| Lüfter: Anzahl und Ø mm | 2 x 300 | 2 x 300 | 2 x 300 | ||||||
| Luftmenge m³ / h | 1150 | 1150 | 1150 | ||||||
| Luft-Ausbreitung m | 4 | 4 | 4 | ||||||
| Expansion | TEV | TEV | TEV | ||||||
| Art der Abtauung | Heissgas | Heissgas | Heissgas | ||||||
| Gewicht kg netto / brutto | 110 / 140 | 110 / 140 | 124 / 154 | ||||||
| Schalldruckpegel 1) db(A) | 34,5 | 36,8 | 38,2 | ||||||
| Kälteleistung W | |||||||||
| Kühlraumtemperatur °C | +5 | 0 | -5 | +5 | 0 | -5 | +5 | 0 | -5 |
| Bei +32°C Außentemp. | 3078 | 2698 | 2341 | 3521 | 3097 | 2698 | 4053 | 3584 | 3140 |
| Bei +43°C Außentemp. | 2739 | 2400 | 2080 | 3123 | 2748 | 2393 | 3634 | 3196 | 2786 |
| Raumvolumen m³ | |||||||||
| Kühlraumtemperatur °C | +5 | 0 | -5 | +5 | 0 | -5 | +5 | 0 | -5 |
| Bei +32° C Außentemp. | 52,6 | 35,1 | 23,7 | 61,9 | 41,7 | 28,4 | 73,3 | 50,0 | 34,6 |
| Bei +43° C Außentemp. | 31,5 | 21,0 | 12,8 | 37,7 | 25,4 | 17,2 | 46,2 | 31,3 | 21,4 |
Angaben für Raumvolumen beziehen sich auf Dämmstärke PUR 80 mm
Zubehör für die Aggregate (Preise auf Anfrage):
-
-
- Wassergekühlter Verflüssiger
- Montageöffnung und Aussparung
-
1) Gemessen in 10 m Abstand bei Nennleistung in Einbaulage. Je nach räumlichen Gegebenheiten und Einbaulage können die erreichten Werte abweichen.
CELLBOX KD-Deckenaggregate für Tiefkühlung – Varianten mit 230 V Stromversorgung
Kompaktes steckerfertiges Kälteaggregat zur Deckenmontage mit Kältemittel R290 (Propan)
für Kühlzellentemperaturen von -10 bis -25 °C.
Standardausstattung:
-
-
- Elektronische Steuerung mit Bluetooth – Konnektivität
- LED-Zellenbeneuchtung mit 5 m Anschlusskabel
- Fernschalttafel mit 5 m Ansclusskabel
- Modbus – Verbindtung mit 5 m Anschlusskabel
- Stromversorgungskabel (2,5m) mit CEE Stecker (1Ph/N/PE), 16A – Absicherung bauseits
- Türkontaktschalter mit 2,5 m Anschlusskabel
- Verdunsterschal für Tauwasser (beheizt)
- Hochdrucktransmitter
- Niederdrucktransmitter
- Abbildungen und Einbaumaße siehe nachfolgende Tabellen
-
| Typ | CELLBOX
TD 100-R290 B |
CELLBOX
TD 200-R290 B |
CELLBOX
TD 300-R290 B |
||||||
| Form | CM130 | CM130 | CM230 | ||||||
| Elektrische Werte | |||||||||
| Spannung Volt/Ph/Hz | 230/1/50 | 230/1/50 | 230/1/50 | ||||||
| Leistungsaufnahme W | 590 | 810 | 1030 | ||||||
| Stromaufnahme A | 3,2 | 4,4 | 5,6 | ||||||
| Verdichter | |||||||||
| Anzahl und Typ | 1 x hermetisch | 1 x hermetisch | 1 x hermetisch | ||||||
| Verflüssiger | |||||||||
| Lüfter: Anzahl und Ø mm | 1 x 300 | 1 x 300 | 2 x 300 | ||||||
| Luftmenge m³ / h | 1100 | 1100 | 2450 | ||||||
| Verdampfer | |||||||||
| Lüfter: Anzahl und Ø mm | 1 x 300 | 1 x 300 | 2 x 300 | ||||||
| Luftmenge m³ / h | 750 | 750 | 1300 | ||||||
| Luft-Ausbreitung m | 3 | 3 | 4,5 | ||||||
| Expansion | TEV | TEV | TEV | ||||||
| Art der Abtauung | Heissgas | Heissgas | Heissgas | ||||||
| Gewicht kg netto / brutto | 66 / 87 | 73 / 94 | 98 / 119 | ||||||
| Schalldruckpegel 1) db(A) | 31,4 | 32,9 | 35,3 | ||||||
| Kälteleistung W | |||||||||
| Kühlraumtemperatur °C | -15 | -20 | -25 | -15 | -20 | -25 | -15 | -20 | -25 |
| Bei +32°C Außentemp. | 898 | 755 | 625 | 1176 | 1000 | 837 | 1422 | 1212 | 1017 |
| Bei +43°C Außentemp. | 792 | 665 | 550 | 1034 | 875 | 728 | 1256 | 1067 | 891 |
| Raumvolumen m³ | |||||||||
| Kühlraumtemperatur °C | -15 | -20 | -25 | -15 | -20 | -25 | -15 | -20 | -25 |
| Bei +32°C Außentemp. | 8,6 | 5,6 | 3,6 | 13,1 | 8,3 | 5,5 | 19,2 | 10,9 | 7,2 |
| Bei +43°C Außentemp. | 4,7 | 3,1 | 2,1 | 6,9 | 4,7 | 3,1 | 9,1 | 6,2 | 4,2 |
Angaben für Kälteleistung und Raumvolumen beziehen sich auf Dämmstärke PUR 100 mm
Zubehör für die Aggregate (Preise auf Anfrage):
-
-
- wassergekühlter Kondensator
- Montageöffnung, bzw. Ausspaung
-
1) Gemessen in 10 m Abstand bei Nennleistung in Einbaulage. Je nach räumlichen Gegebenheiten und Einbaulage können die erreichten Werte abweichen.
CELLBOX KD-Deckenaggregate für Tiefkühlung – Varianten mit 400 V Stromversorgung
Kompaktes steckerfertiges Kälteaggregat zur Deckenmontage mit Kältemittel R290 (Propan)
für Kühlzellentemperaturen von -10 bis -25 °C.
Standardausstattung:
-
-
-
-
- Elektronische Steuerung mit Bluetooth – Konnektivität
- LED-Zellenbeneuchtung mit 5 m Anschlusskabel
- Fernschalttafel mit 5 m Ansclusskabel
- Modbus – Verbindtung mit 5 m Anschlusskabel
- Stromversorgungskabel (2,5m) mit CEE Stecker, 5 Polig (3PH/N/PE) – Absicherung bauseits
- Türkontaktschalter mit 2,5 m Anschlusskabel
- Verdunsterschal für Tauwasser (beheizt)
- Hochdrucktransmitter
- Niederdrucktransmitter
- Abbildungen und Einbaumaße siehe nachfolgende Tabellen
-
-
-
| Typ | CELLBOX
TD 400-R290 B |
CELLBOX
TD 500-R290 B |
CELLBOX
TD 600-R290 B |
||||||
| Form | CM230 | CM230 | CM230 | ||||||
| Elektrische Werte | |||||||||
| Spannung Volt/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | ||||||
| Leistungsaufnahme W | 1230 | 1560 | 1900 | ||||||
| Stromaufnahme A | 2,4 | 2,9 | 3,5 | ||||||
| Verdichter | |||||||||
| Anzahl und Typ | 2 x hermetisch | 2 x hermetisch | 2 x hermetisch | ||||||
| Verflüssiger | |||||||||
| Lüfter: Anzahl und Ø mm | 2 x 300 | 2 x 300 | 2 x 300 | ||||||
| Luftmenge m³ / h | 2300 | 2300 | 2300 | ||||||
| Verdampfer | |||||||||
| Lüfter: Anzahl und Ø mm | 2 x 300 | 2 x 300 | 2 x 300 | ||||||
| Luftmenge m³ / h | 1150 | 1150 | 1150 | ||||||
| Luft-Ausbreitung m | 4 | 4 | 4 | ||||||
| Expansion | TEV | TEV | TEV | ||||||
| Art der Abtauung | Heissgas | Heissgas | Heissgas | ||||||
| Gewicht kg netto / brutto | 111 / 141 | 125 / 155 | 125 / 155 | ||||||
| Schalldruckpegel 1) db(A) | 34,7 | 35,9 | 36,1 | ||||||
| Kälteleistung W | |||||||||
| Kühlraumtemperatur °C | -15 | -20 | -25 | -15 | -20 | -25 | -15 | -20 | -25 |
| Bei +32°C Außentemp. | 2026 | 1706 | 1416 | 2382 | 2025 | 1695 | 2624 | 2249 | 1898 |
| Bei +43°C Außentemp. | 1791 | 1503 | 1240 | 2097 | 1774 | 1474 | 2321 | 1982 | 1662 |
| Raumvolumen m³ | |||||||||
| Kühlraumtemperatur °C | -15 | -20 | -25 | -15 | -20 | -25 | -15 | -20 | -25 |
| Bei +32°C Außentemp. | 33,3 | 20,5 | 11,4 | 42,4 | 26,7 | 16,6 | 48,8 | 31,4 | 20,0 |
| Bei +43°C Außentemp. | 17,8 | 10,0 | 6,7 | 23,0 | 13,3 | 8,5 | 27,1 | 17,5 | 10,0 |
Angaben für Kälteleistung und Raumvolumen beziehen sich auf Dämmstärke PUR 100 mm
Zubehör für die Aggregate (Preise auf Anfrage):
-
-
- wassergekühlter Kondensator
- Montageöffnung, bzw. Ausspaung
-
1) Gemessen in 10 m Abstand bei Nennleistung in Einbaulage. Je nach räumlichen Gegebenheiten und Einbaulage können die erreichten Werte abweichen.

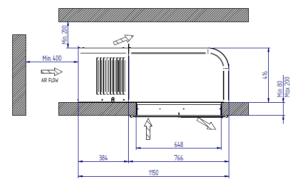

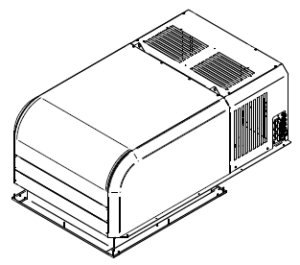

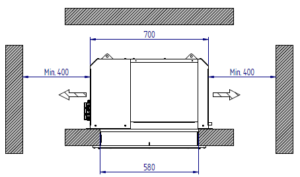

Abbildungen und Einbaumaße – Form CM130
Verpackungsmaße:
A = 830 mm
B = 1.300 mm
H = 815 mm

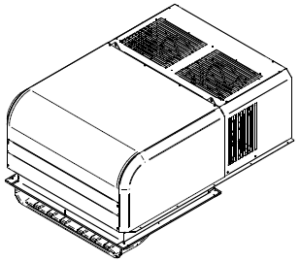

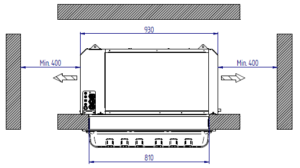

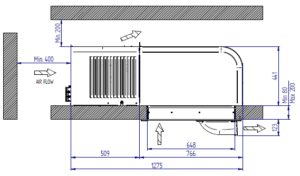

Abbildungen und Einbaumaße – Form CM230
| FORM CM230
Verpackungsmaße: A = 1.040 mm B = 1.410 mm H = 845 mm
|
